| 產品名稱： | 不銹鋼一片式球閥 | 產品型號： | Q11F |
| 公稱通徑： | DN6～DN100 | 結構形式： | 球形 |
| 公稱壓力： | 1.6Mpa～6.4Mpa（W.O.G） | 連接方式： | 內螺紋 |
| 適用溫度： | -20～232℃～350℃ | 驅動方式： | 手動、電動、氣動 |
| 閥體材質： | 鑄鋼、不銹鋼 | 制造標準： | 國標GB、德國DIN、美國API、ANSI |
| 適用介質： | 水、油、氣及某些腐蝕性液體 | 生產廠家： | 浙江高川機械科技有限公司 |
產品說明
Q11F不銹鋼一片式球閥適用于PN1.0～6.4MPa，工作溫度-29～180℃(密封圈為增強聚四氟乙烯)或-29～300℃(密封圈為對位聚苯)的各種管路上，用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)。選用不同的材質,可分別適用于水、蒸汽、油品、硝酸、醋酸等多種介質。
產品特點
不銹鋼一片式球閥閥體鑄造采用臺灣引進的先進工藝，結構合理、造型美觀。閥座采用彈性密封結構，密封可靠，啟閉輕松。 閥桿采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖出。二片式、三片式球閥連接形式另有對焊（BW）承插焊（SW）,并均可帶國際標準ISO支架平臺和鎖定裝置。可設置90°開關定位機構，根據需要加鎖以防止誤操作，驅動方式:手動、電動、氣動。
產品特征
| 公稱壓力 | 適用介質 | 適用穩定范圍 | 螺紋類型 |
| 1.6-6.4MPa | 水、油、氣及某些腐蝕性液體（W。O。G） | -20～232℃～350℃ | G。NPT。BSPT。BSP。DI259/2999 |
主要技術參數
| 公稱通徑 | DN（mm） | 6～100mm |
| 公稱壓力 | PN（MPa） | 2.5 | 4.0 | 6.4 |
| 試驗壓力 | 強度試驗壓力 | 3.8 | 6.0 | 9.6 |
| 高密封試驗壓力 | 3.0 | 4.8 | 7.6 |
| 低壓氣密封試驗壓力 | 0.6 | 0.6 | 0.6 |
| 適用介質 | 水、蒸汽、油品、酸類腐蝕性等。 |
| 適用溫度 | < 150℃（PTFE） < 300℃（PLL） |
主要零件材料
| NO | 零件名稱 | PART NAME | 材料（MATERIAL） |
| 1 | 閥體 | Body | CF8M CF8 WCB |
| 2 | 閥蓋 | Cap | CF8M CF8 WCB |
| 3 | 閥座 | Seat | RPTFE |
| 4 | 球 | Ball | SS304 SS316 |
| 5 | 密封墊 | Seal Gasket | PTFE |
| 6 | 閥桿密封 | Stem Seal | PTFE |
| 7 | 閥桿 | Stem | SS316 |
| 8 | 閥桿填料 | Stem Packing | PTFE |
| 9 | 填料壓蓋 | Packing gland | SS304 |
| 10 | 彈性墊圈 | Spring washer | SS301 |
| 11 | 手柄 | Handle | SS304 |
| 12 | 螺母 | Stem Nut | SS304 |
外形結構圖
外形連接尺寸
| 公稱通徑 | 結構長度 | 外形尺寸 | 參考重量 |
| 毫米 | 英寸 | L | d | H | W | （kg） |
| 6 | 1/4"" | 40 | 4.2 | 22 | 80 | 0.10 |
| 10 | 3/8"" | 45 | 6 | 26 | 80 | 0.115 |
| 15 | 1/2"" | 57 | 8 | 31 | 88 | 0.175 |
| 20 | 3/4"" | 60 | 12 | 34 | 88 | 0.250 |
| 25 | 1"" | 72 | 15 | 38 | 105 | 0.400 |
| 32 | 1-1/4"" | 79 | 19 | 43 | 105 | 0.600 |
| 40 | 1-1/2"" | 85 | 24 | 50 | 124 | 0.850 |
| 50 | 2"" | 101 | 32 | 57 | 124 | 0.900 |
免責聲明
本網頁所展示的有關【Q11F不銹鋼一片式球閥】的信息/圖片/參數等由的會員【 浙江高川機械科技有限公司 】提供，由智能裝備網會員【 浙江高川機械科技有限公司 】自行對信息/圖片/參數等的真實性、準確性和合法性負責，本平臺（本網站）僅提供展示服務，交易前請與賣家聯系，謹慎交易，因交易而產生的法律關系及法律糾紛由您自行協商解決，本平臺（本網站）對此不承擔任何責任。您在本網頁可以瀏覽【Q11F不銹鋼一片式球閥】有關的信息/圖片/價格等及提供
【Q11F不銹鋼一片式球閥】的商家公司簡介、聯系方式等信息。
在您的合法權益受到侵害時，請您致電0755-27210422，我們將竭誠為您服務，感謝您對智能裝備網的關注與支持！
1、產品圖片僅供參考，不能作為您選型購買的依據；2、聯系時說明您是在[ 智能裝備網 ]看到的。
三通卡套球閥T型不銹 ￥380.00/件
316雙卡套T型球閥不銹 ￥380.00/件
直通儀表管球閥卡套螺 ￥380.00/件
Q641F氣動球閥 ￥100.00/件
BQ41F,BQ41H保溫球閥 ￥100.00/件
Q941F電動球閥 ￥100.00/件
Q41F手動法蘭球閥 ￥100.00/件
Q11F二片式球閥 ￥100.00/件
第1年
D641X氣動法蘭軟密封蝶閥
J65Y-Y型鍛鋼截止閥
D73H手動對夾式硬密封蝶閥
D363H對焊式金屬硬密封蝶閥
J41W 美標截止閥

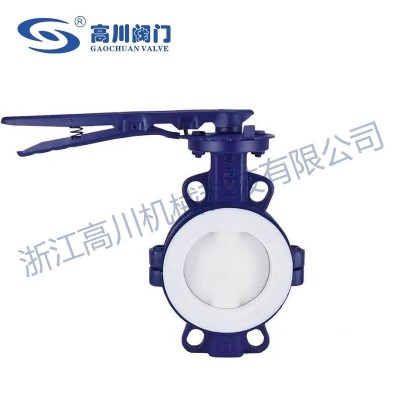

D71F46手動對夾襯氟蝶閥
