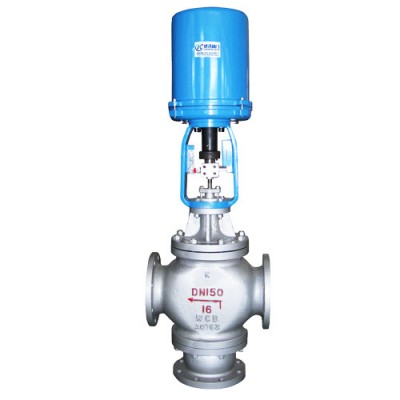

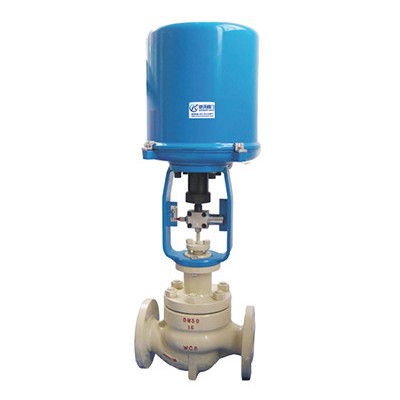

電動調節閥

產品特點

電動調節閥是工業自動化過程控制中的重要執行單元儀表。隨著工業領域的自動化程度越來越高，正被越來越多的應用在各種工業生產領域中。與傳統的氣動調節閥相比具有明顯的優點：電動調節閥節能（只在工作時才消耗電能），環保（無碳排放），安裝快捷方便（無需復雜的氣動管路和氣泵工作站）。閥門按其所配執行機構使用的動力，按其功能和特性分為線性特性，等百分比特性及拋物線特性三種。

調節閥廣泛應用于給水管路中作調節流量使用。也可在油品管路中使用。

除高可靠、全功能、超輕型的特點外，電動調節閥還有如下好處：

⑴用電源既方便又節約，省去了建立氣源站的一系列費用；

⑵用“氣動閥+電氣閥門定位器+氣源”的復雜方式，它不只是增加了費用，反而帶來了可靠性的下降（環節越多，可靠性差的因素增加）。

技術參數

一、工作原理

工作電源：DC24V,AC220V,AC380V等電壓等級。

輸入控制信號：DC4-20MA或者DC1-5V。

反饋控制信號：DC4-20MA（負載電阻礙500歐姆以下）

通過接收工業自動化控制系統的信號（如：4~20mA）來驅動閥門改變閥芯和閥座之間的截面積大小控制管道介質的流量、溫度、壓力等工藝參數。實現自動化調節功能。

新型電動調節閥執行器內含飼服功能，接受統一的4-20mA或1-5V·DC的標準信號，將電流信號轉變成相對應的直線位移，自動地控制調節閥開度，達到對管道內流體的壓力、流量、溫度、液位等工藝參數的連續調節。

二、電氣原理

動作原理：電機電源220VAC 或者380VAC，控制信號4~20mA，閥里面有控制器，控制器把電流信號轉換為步進電機的角行程信號，電機轉動，由齒輪，杠桿，或者齒輪加杠桿，帶動閥桿運作，實現直行程或角行程

反饋：電機運行，通過齒輪運轉，由三接頭的滑動變阻器輸出閥門的定位信號，此外還有三根線的限位信號（全開，全閉。公共線）

三、閥門結構

由電動執行機構和調節閥連接組合后經過機械連接裝配、調試安裝構成電動調節閥。

四、主要零件

零件材料：閥體、閥蓋、填料壓蓋、閥桿、閥瓣、密封圈、指示標、閥桿螺母、螺帽套

材 料：灰鑄鐵、鑄鋼、不銹鋼、不銹鋼、黃銅

五、流量特性

電動調節閥的流量特性，是在閥兩端壓差保持恒定的條件下，介質流經電動調節閥的相對流量與它的開度之間關系。

電動調節閥的流量特性有：線性特性，等百分比特性及拋物線特性三種。

六、性能

⒈由于不需要進行系統調試，所以省去許多麻煩，節約了大量的時間，縮短竣工日期；

⒉由于不用使用閥門組和用于分層控制的閥門，所以為您節約了較多的管材，保溫材料及安裝費用和時間；

⒊使水系統時時刻刻都處于平衡狀態，所以無論安裝分期施工或設備分期使用都不會影響水系統的平衡.

⒋即使工程后期或投入運行后因改變某些用途而需要改變某些區域的水系統設計，不會影響其他區域的水系統設計，更不會影響其他區域的水系統平衡。

⒌由于整個系統處于動態平衡狀態，所以制冷機組及水泵將以**節能狀態運行，節省了大量維護費用.

⒍由于系統的流量平衡是自動進行的，使安裝維護更加便利，并杜絕了人為操作失誤破壞平衡的可能.

外形尺寸

選用要點

⒈ 電動調節閥選用主要控制參數為：公稱直徑、設計公稱壓力、介質允許溫度范圍、流量系數等。

⒉ 對于要求流量和開啟高度成正比例關系的嚴格場合，應選用專用調節閥。球閥和蝶閥一般粗調時可以選用。

⒊閥門的密封性能是考核閥門質量?jī)?yōu)劣的主要指標之一。閥門的密封性能主要包括兩個方面，即內漏和外漏。內漏是指閥座與關閉件之間對介質達到的密封程度。外漏是指閥桿填料部位的泄露，中口墊片部位的泄露以及閥體因鑄造缺陷造成的泄露。外漏是不允許發生的。

⒋ 調節閥理想流量特性有快開、拋物線、線性、等百分比四種，需根據實際工作流量特性選擇具有合適流量特性的調節閥。流量特性的選擇原則見表1。

表格：按配管情況選擇閥門的特性

注：S=調節閥全開時的壓力損失/調節閥所在串聯支路的總壓力損失。

為了避免通過閥門的水流速過高并盡量節省水泵功耗，宜使閥門工作狀態的S≤0.7.

⒌ 調節閥公稱直徑的選取應根據所需閥門流通能力確定。調節閥公稱直徑不應過大或過小。過大，增加工程成本，并且閥門處于低百分比范圍內，調節精度降低，使控制性能變差。過小，增加系統阻力，甚至?xí)霈F(xiàn)閥門**開啟時，系統仍無法達到設定的容量要求。

6、調節閥的調節壓差和關斷壓差

對于調節閥，其允許的調節壓差和關斷壓差是其選型的重要指標。實際壓差如高于調節閥允許的調節壓差，閥門會出現不能準確調節的問題，嚴重的會損傷閥門執行器。

應用領域

滬禹電動調節閥廣泛應用于機械設備配套、石化、食品與飲料、釀酒和蒸餾、制藥、鋼鐵冶金等行業。

滬禹電動調節閥的分類：

1-ZDLP-精小型電動單座調節閥

2-ZDLP-精小型電動套筒調節閥

3-ZDLN-電動雙座調節閥

4-ZDLQ-電動三通調節閥

5-ZDLX-電動三通調節閥

6-ZDLS-電動角形調節閥

7-ZDLS-電動角形高壓調節閥

8-DHTS-電動單座調節閥

9-DHCB-電動平衡籠式雙座調節閥

10-DHCN-電動低音籠式調節閥

11-ZDLG-電動隔膜調節閥

安裝注意

隨著中國工業的迅速發展，電動調節閥在冶金、石油化工等領域的應用越來越廣泛，其穩定性、可靠性也顯得越來越重要，它的工作狀態的好壞將直接影響自動控制過程，本文將詳細闡述電動調節閥的使用和維修。

安裝使用注意事項

新閥在安裝之前，應首先檢查閥上的銘牌標記是否與設計要求相符。同時還應對以下項目進行調試。

基本誤差限；全行程偏差；回差；死區；泄漏量（在要求嚴格的場合時進行）。

如果是對原系統中調節閥進行了大修，除了對上述各項進行校驗外，還應對舊閥的填料函和連接處等部位進行密封性檢查。

在現場使用中，很多往往不是因?yàn)檎{(diào)節閥本身質量所引起，而是對調節閥的安裝使用不當所造成，如安裝環境、安裝位置及方向不當或者是管路不清潔等原因所致。因此電動調節閥在安裝使用時要注意以下幾方面：

⑴調節閥屬于現場儀表，要求環境溫度應在－25～60℃范圍，相對濕度≤95%。如果是安裝在露天或高溫場合，應采取防水、降溫措施。在有震源的地方要遠離振源或增加防振措施。

⑵調節閥一般應垂直安裝，特殊情況下可以傾斜，如傾斜角度很大或者閥本身自重太大時對閥應增加支承件保護。

⑶安裝調節閥的管道一般不要離地面或地板太高，在管道高度大于2 m時應盡量設置平臺，以利于操作手輪和便于進行維修。

⑷調節閥安裝前應對管路進行清洗，排除污物和焊渣。安裝后，為保證不使雜質殘留在閥體內，還應再次對閥門進行清洗，即通入介質時應使所有閥門開啟，以免雜質卡住。在使用手輪機構后，應恢復到原來的空檔位置。

⑸為了使調節閥在發生故障或維修的情況下使生產過程能繼續進行，調節閥應加旁通管路。

同時還應特別注意，調節閥的安裝位置是否符合工藝過程的要求。

⑹電動調節閥的電氣部分安裝應根據有關電氣設備施工要求進行。如是隔爆型產品應按**危險場所電氣設備安裝規范》要求進行安裝。如現場導線采用SBH型或其它六芯或八芯、外徑為11.3 mm左右的膠皮安裝電纜線。在使用維修中，在易爆場所嚴禁通電開蓋維修和對隔爆面進行撬打。同時在拆裝中不要磕傷或劃傷隔爆面，檢修后要還原成原來的隔爆要求狀態。

⑺執行機構的減速器拆修后應注意加油潤滑，低速電機一般不要拆洗加油。裝配后還應檢查閥位與閥位開度指示是否相符。

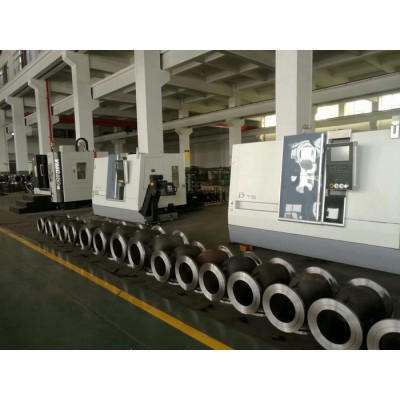

車間一覽：
