- 標準：
- 國標
- 材質：
- 碳鋼
| 標準 | 國標 |
| 材質 | 碳鋼 |
| 工作溫度 | 高溫 |
| 規格 | DN20,DN25,DN80,DN100 |
| 連接形式 | 法蘭 |
| 流動方向 | 單向 |
| 密封形式 | 硬密封型 |
| 驅動方式 | 電磁 |
| 適用介質 | 氨氣,蒸汽,油品,液化氣,水,氮?dú)?/td> |
| 形態 | 隔膜式 |
| 用途 | 流量控制 |
| 零部件及配件 | 配件 |
| 壓力環境 | 低壓 |
| 類型(通道位置) | 直通式 |
| 品牌 | 中策 |
| 型號 | ZJHN-16C,ZJHN-25C |
| 加工定制 | 是 |

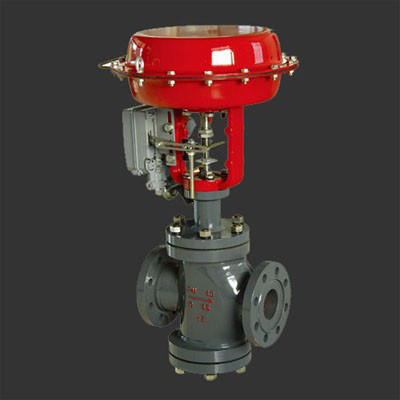

ZJHN氣動雙座調節閥
產品概述
ZJHN氣動薄膜雙座調節閥，閥體內有兩個閥座，流體通過閥芯的上下密封面流出，不平衡力小，是一種平衡式結構，允許使用壓差較大，適用于壓差大，流量大，泄漏量要求不嚴格要求的場合，廣泛應用于石油、化工、制藥、冶金、電站、等工業部門，控制氣體、液體、蒸汽等介質。
閥體
閥體形式：直通雙座鑄造球型閥
公稱通徑：25~300mm
公稱壓力：PN1.6、4.0、6.4MPa
連接形式：法蘭式按JB78-59、JB79-59
材 料：HT200、ZG230—450、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti
上閥蓋
常 溫 型：-20℃~+200℃
散 熱 型：-40℃~+450℃
壓蓋形式：螺栓壓緊式
填 料:V型聚四氟乙烯填料、柔性石墨、不銹鋼波紋管。
閥內組件
閥芯型式：雙導向雙座柱塞型閥芯
流量特性：線性特性、等百分比特性或快開特性
材 料：1Cr18Ni9Ti、0Cr18Ni12Mo2Ti
執行機構
型 式：多彈簧式薄膜執行機構
膜片材料：丁晴橡膠夾增強滌綸織物
彈簧范圍：0.02~0.1、0.04~0.20MPa
供氣壓力：0.14、0.16、0.28MPa
氣源接頭：M10×1
環境溫度：-30~+70℃
閥作用型式：氣關式或氣開式
附 件：定位器，手輪機構 性 能：（帶定位器）
泄 漏 量：小于額定流量系數Kv的0.5% 基本誤差：±1.5%
回 差：1.5% 死 區：0.6%
始終點偏差：±1.5% 可調范圍：30:1
流量系數Kv和行程、允許壓差
| 公稱通徑 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| 閥座直徑 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| 流量系數Kv | 4 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 |
| 行程 | 16 | 25 | 40 | 60 |
| 允許壓差（MPa） | 5.8 | 4.9 | 3.8 | 2.9 | 4.0 | 3.3 | 2.6 | 3.6 | 3.0 | 2.3 |
備注：閥開狀態允許壓差
外形尺寸
| 公稱 通徑 | 執行 機構 | H | ΦA(chǔ) | H1 | L |
| 常溫型 | 散熱型 | PN1.6 | PN4.0 | PN6.4 |
| 25 | ZHA22 | 498 | 648 | 285 | 117 | 185 | 190 | 205 |
| 32 | ZHA22 | 501 | 651 | 285 | 120 | 200 | 210 | 220 |
| 40 | ZHA22 | 522 | 691 | 285 | 139 | 220 | 230 | 240 |
| 50 | ZHA22 | 530 | 699 | 285 | 144 | 250 | 255 | 265 |
| 65 | ZHA34 | 645 | 815 | 363 | 188 | 275 | 285 | 295 |
| 80 | ZHA34 | 661 | 835 | 363 | 208 | 305 | 310 | 325 |
| 100 | ZHA34 | 687 | 887 | 363 | 220 | 350 | 355 | 370 |
| 125 | ZHA34 | 1234 | 1444 | 363 | 270 | 410 | 425 | 440 |
| 150 | ZHA45 | 1242 | 1492 | 470 | 280 | 450 | 460 | 475 |
| 200 | ZHA45 | 1394 | 1654 | 470 | 320 | 550 | 560 | 570 |
型號編制說明
| Z | J | H | N | 25 | P | G | B |
| 自控 閥門 | 執行機構： | 執行機構： | 閥門結構類型: | 公稱壓力： | 閥體材質： | 溫度類型： | 作用型式： |
| | J：表示精小型 | 多彈簧氣動薄膜 | P：表示單座 | 16：表示1.6MPa | C：表示碳鋼 | G：中溫型 | K：表示氣開型 |
| | | | N：表示雙座 | 25：表示2.5MPa | P：表示不銹鋼 | 常溫省略 | B：表示氣關型 |
| | | | M：表示套筒閥 | 40：表示4.0MPa | | | |
| | | | | 64：表示6.4MPa | | | |
本公司供應調節閥門，型號ZJHN-16C,ZJHN-25C。參數為：材質* 碳鋼，連接形式* 法蘭。質量保證，歡迎咨詢洽談。
